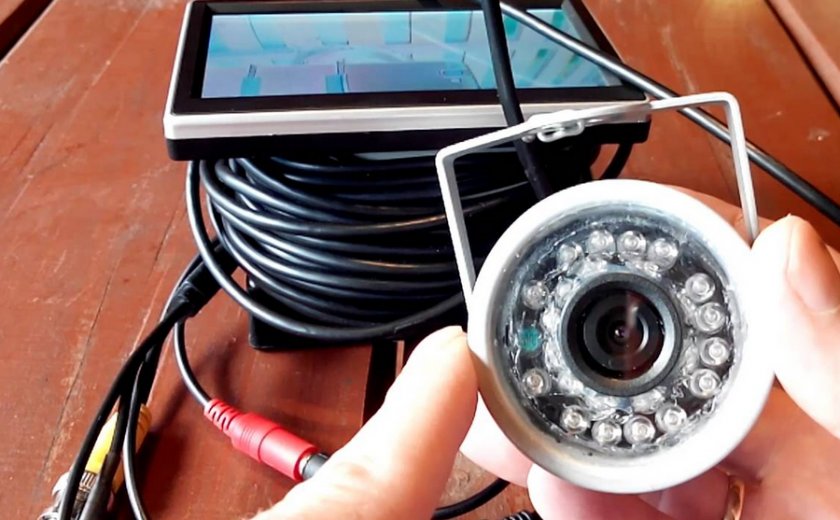

Самодельная подводная камера для рыбалки

Самодельная подводная камера для зимней рыбалки

Каждый рыбак мечтает увидеть, что происходит подо льдом. Именно такое желание вызвало спрос на подводные камеры для зимней рыбалки, цены на которые от производителей далеко не низкие. Этот факт стал движущей силой для увлечённых рыбной ловлей в намерении создавать подобный атрибут собственными руками.

Преимущества и недостатки самодельной подводной камеры

Подводная камера для зимней рыбалки, изготовленная своими руками, как и любое устройство, сделанное самостоятельно, имеет плюсы и минусы.

  • К недостаткам относятся:
  • значительные габариты, сравнительно с заводскими экземплярами;
  • проблемы с обеспечением прибора энергией, для чего приходится использовать автомобильный аккумулятор, в то время, когда заводские модели имеют очень низкий уровень потребления энергии, и дополнительная подзарядка им не нужна;
  • в отличие от фирменных экземпляров, самодельные устройства не имеют режимов работы и, в большинстве случаев, возможности сначала записать информацию, а потом воспроизвести её;
  • ограниченная функциональность самодельного устройства;
  • затраченное время на поиски материалов и инструментов, а затем — на последующую сборку;
  • изготовление и настройка самодельной подводной камеры не всякому под силу, может не хватать знаний, умений и терпения.

Основным, но самым немаловажным аргументом в пользу изготовления камеры для съёмок под водой собственными руками является то, что себестоимость этого устройства в несколько раз ниже цены на готовое заводское изделие.

Конструкция для зимней рыбалки

Чтобы правильно изготовить устройство самому, нужно знать принципы его функционирования и особенности конструкции:

  • подводная видеокамера должна конструироваться в соответствии с приборами наземного типа;
  • она оснащается подсветкой для возможности видеть в толще воды;
  • корпус устройства характеризуется герметичностью;
  • камера оснащена кабелем, через который передаётся информация на монитор;
  • обязательно наличие аккумулятора для непрерывного поступления энергии;
  • для улучшения обзора при видеосъёмке камере желательно иметь возможность вращаться;
  • при погружении на значительную глубину прибор успешно переносит давление, не выходя из строя;
  • используемая в конструкции устройства камера соответствует всем требованиям высокой чувствительности;
  • при воздействии низких температур прибор не должен отключаться.

Условия и возможности

  • Использование подводной видеокамеры открывает интересные возможности:
  • помогает наблюдать за поведением рыб и других живых существ на глубине;
  • позволяет увидеть реакцию на наживку;
  • рассмотреть во всей красе жизнь под водой.

Все перечисленные возможности актуальны при соблюдении некоторых условий:

  • высокая чувствительность камеры, ведь именно от этого будет зависеть качественная съёмка и отсутствие размытости на экране;
  • светочувствительная матрица в приборе;
  • противотуманная защита;
  • возможность настройки контрастности;
  • режим ночного видения;
  • подсветка с умеренной яркостью, улучшающая видимость при съёмке;
  • два объектива в камере, улучшающие широту обзора;
  • качество монитора, представляющего реальные изображения;
  • компактный размер камеры, позволяющий устройству свободно курсировать через лунку;
  • правильный выбор глубины для съёмки, что поможет избежать разгерметизации прибора.

Как сделать подводную камеру своими руками

Проявив смекалку, предприимчивость и изобретательность, можно без особых сложностей в сравнительно короткие сроки постараться сделать самодельную камеру для подводной съёмки, функционально мало чем отличающуюся от производственных аналогов, но стоящую гораздо дешевле.

Подбор материалов и инструментов

Главное в этом деле — правильно подобрать необходимые материалы, инструменты и другие компоненты, необходимые для сборки устройства, работающего под водой:

  • маленькая многофункциональная видеокамера с высоким качеством съёмки;
  • небольшой бокс с абсолютной герметичностью, соответствующий размерам камеры;
  • автомобильный аккумулятор;
  • кабель для удлинения на необходимое расстояние;
  • инвертор для преобразования тока;
  • монитор или мини-телевизор;
  • груз из свинца;
  • ультрафиолетовая диодная подсветка;
  • клей с высоким уровнем качества;
  • контейнер из прозрачного пластика;
  • лента для изоляции;
  • герметик.

Защита от воды

Герметичное состояние устройства — главное условие его функционирования под водой. Изоляция подводной видеокамеры от наименьшего доступа влаги должна быть на наивысшем уровне. Рекомендуется провести обработку всех частей, пребывающих под воздействием воды, силиконом или другим материалом с герметическими свойствами. После того как камера будет полностью собрана и помещена в специальный бокс, необходимо все стыки, отверстия качественно заизолировать герметиком — силиконом или специальным клеем.

При этом особенно нужно обратить внимание на изоляцию и надёжную фиксацию кабельного входа в контейнер, положение которого не должно изменяться в процессе функционирования устройства. Расстояние от объектива до стенки бокса должно оставаться минимальным, чтобы избежать образования конденсата, нарушающего видимость и способного спровоцировать поломку устройства.

Технология изготовления

Собирать подводную видеокамеру следует пошагово:

  1. Проверить работу камеры, после — монитора или телевизора, подсоединённых к видеокамере.
  2. Исправную камеру поместить в специально приготовленный пластиковый бокс, надёжно зафиксировать. Она должна находиться горизонтально объективом вперёд.
  3. Определить места для отверстий и прорезать, пропустить через них кабеля.
  4. Свинцовый груз положить в контейнер к видеокамере, закрепив, чтобы он не двигался.
  5. В определённом месте сделать отверстия для подсвечивающих ламп, вставить лампочки с подсоединёнными к ним проводами в эти отверстия. Провода от ламп подсоединить к кабелю от камеры. Все места соединений и стыков обработать специальным клеем и заизолировать.
  6. Проверить ещё раз местоположение камеры, её работу, все ли провода подсоединены, включая провод от источника питания.
  7. После контрольной проверки провести абсолютную герметизацию пластикового контейнера силиконовым или другим специальным изолирующим материалом.
  8. Прикрепить к пластиковому боксу крепление в виде верёвки из искусственных материалов, не подвергающихся быстрому воздействию воды, чтобы было удобнее проводить спуск устройства в лунку.
  9. Следует следить за состоянием аккумулятора и постоянно держать его заряженным.

Видео: Подводная камера для рыбалки своими руками

Правила хранения и транспортировки

Если подводную камеру неправильно транспортировать и не обеспечить ей должные условия для хранения, то она может выйти со строя, даже не осуществив свой первый репортаж.

Для обеспечения более продолжительной службы устройства следует:

  • подобрать для наматывания кабеля специальную катушку, ведь при низких температурах его нельзя перегибать. Катушку с кабелем можно положить в отдельный чемодан или ящик, в котором она будет транспортироваться и храниться в дальнейшем;
  • чемодан или специальный ящик, в котором будет храниться камера, нужно оснастить отдельными гнёздами и перегородить их резиновыми перемычками. В этих отделениях разместить камеру, монитор, катушку с кабелем (если она не хранится отдельно). Всё должно быть закреплено и не менять местоположения во время транспортировки;
  • после применения устройства все элементы следует вынуть из ящика, просушить, видеокамеру зарядить, все места, обработанные герметиком, проверить на наличие повреждений, если таковые имеются, провести повторную обработку средствами для герметизации.

Человек всегда стремится познать то, что скрыто от его глаз. Увидеть подводный мир во всей красе, не подвергая опасности собственную жизнь, может помочь специальная видеокамера. И если промышленная модель не каждому по карману, то изготовленная собственными руками доставит двойное удовольствие и станет предметом гордости любого рыбака.

Подводная камера для рыбалки своими руками — как сделать качественную и надежную подводную камеру (105 фото)

Еще совсем недавно мы и подумать не могли, что для ловли рыбы и выбора нужного места можно будет использовать подводную камеру. Сейчас любой рыболовный магазин и магазин электроники готов предложить вам огромный выбор подводных камер. Вот только цены у этих аксессуаров, мягко говоря, не маленькие.

Но рыболовы, имеющие большое желание упростить и облегчить себе поиск места с хорошим клевом, уже давно практикуют самостоятельное изготовление подводной камеры для рыбалки.

Краткое содержимое обзора:

Принцип действия камеры

В пробуренную рыбаком ледовую лунку, он опускает камеру для подводной ловли, которая в свою очередь герметично запаяна в другую тару.

Затем включается световая подсветка воды, и с помощью кабеля, который передает изображение на экран поверхности, рыбак видит есть ли в этом месте рыба и какова ее активность.

И здесь нельзя без внимания оставить выбор световых приборов. Лучше всего, если это будут светодиоды, так как желтый свет в зеленой воде может не дать нужного эффекта.

Из чего делать камеру

Для самостоятельного изготовления подводной камеры вам понадобятся:

  • Аккумулятор от автомобиля;
  • Водонепроницаемая коробка;
  • Инвертор;
  • Розетка переходник;
  • Изолирующая лента;
  • Сама видеокамера;
  • Подсветка для лучшей видимости;
  • Груз из свинца;
  • Клей;
  • Контейнер из пластикового материала.

Какой должна быть камера

Камера, которую вы будете изготавливать, должна быть совсем небольшого размера. Она должна оставаться герметичной на любой глубине, как на маленькой, так и на большой. Нельзя собрать камеру для подводного наблюдения, если не придерживаться строгих правил.

Немаловажным аспектом выбора самой камеры служит ее качество. Мы должны с вами понимать, что чем большим количеством пикселей обладает камера, тем лучше, четче и приятнее мы будем получать изображение на свой монитор.

Руководство по сборке

Первым делом вам необходимо выполнить на камере соответствующие настройки и закрыть ее в водонепроницаемую коробку или сосуд и закрыть так, чтобы она не имела возможности там шевелиться.

После этого, на днище вашей коробочки, в которой предварительно нужно сделать отверстие, чтобы продеть кабель, положите отлитые из свинца небольшие грузики. Также вам необходимо позаботиться и о том месте, где будут расположены лампы освещения.

Чтобы ваш сосуд был максимально герметичен от воды, вам следует пролить его клеем, вы также можете воспользоваться герметиком гидроизоляционным. После всех проделанных процедур спаяйте цепь проводов, чтобы работала и камера и подсветка к ней.

Небольшие секреты

Чтобы камера могла передавать хорошее и четкое изображение, вам необходимо ее хорошо и ровно закрепить. Кроме того, обязательно позаботьтесь о том, чтобы она имела полный заряд батареи.

Изготовление самодельной камеры для зимней рыбалки

Каждый охотник желает знать, где сидит фазан. А каждый рыбак предпочел бы заранее узнать, где будет хороший клев, особенно когда речь идет о зимней рыбалке. Многим известны случаи, когда приходилось подолгу выискивать место, тратить время и силы на сверление проруби, а потом сниматься и идти дальше только потому, что рыба не водилась в той области.

К счастью, решить эту проблему легко. Здесь на помощь приходят современные технологии. Вооружившись специальной камерой, рыбак может заранее определить оживленность подводного мира, оценить шансы на хороший улов. Оборудование последнего поколения стало настолько эффективным, что помогает безошибочно определить наличие рыбы в выбранной области. Возникает другая загвоздка — высокая стоимость камеры, предназначенной для зимней рыбалки.

Читать еще:  Чем питаются рыбы

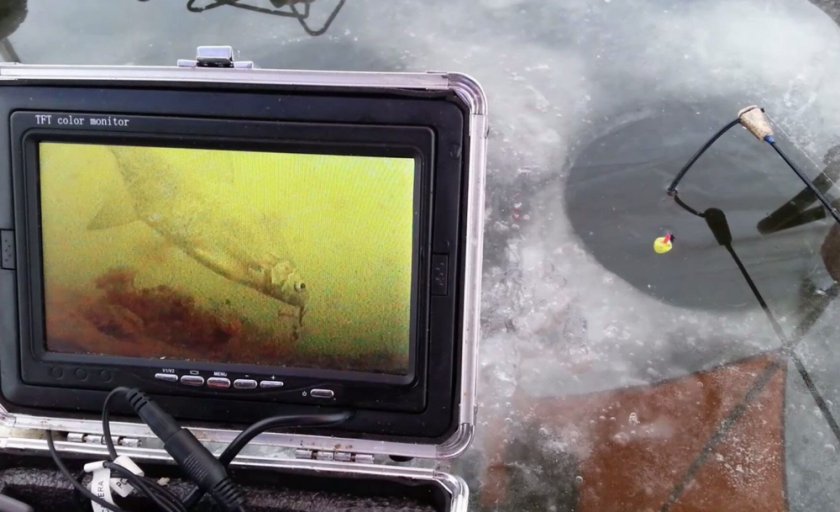

Видеооборудование для зимней рыбалки

Рыбакам, не располагающим достаточным количеством свободных средств, приходится искать альтернативное решение. Его можно собрать из подручных материалов, причем это гораздо проще и доступнее, чем кажется на первый взгляд. Прежде чем перейти к процессу изготовления, следует поближе познакомиться с устройством этого незаменимого приспособления.

Возможности подводной камеры

Для погружения оборудования под воду не нужно сооружать широкую прорубь. Достаточно небольшой сквозной лунки, диаметра которой хватит для прохождения объектива.

Камера открывает перед рыбаком колоссальные возможности, поскольку позволяет безопасно наблюдать подводным миром, подмечая для себя:

  • какая именно рыба водится в данной области в сезон;
  • много ли ее;
  • как она ведет себя;
  • как рыба реагирует на приманку.

Благодаря камере рыболов может оценить перспективы подледного лова

Собрав необходимую информацию, рыбак может подобрать нужную стратегию для ловли. Если же мониторинг за подводным миром не принес результатов, то можно спокойно двигаться дальше, подыскивая место с лучшим клевом.

Выбирая это оборудование, рекомендуется отталкиваться от целого ряда факторов:

  1. Угол обзора. Камеры с широкоугольным объективом дают размытую картинку. Зачастую рыба может проплыть буквально в 10 сантиметрах от линзы (в зависимости от глубины, интенсивности освещения), даже не попадая в зону видимости камеры.
  2. Светочувствительность. Чем глубже погружение, тем темнее вода. Современные цифровые камеры оснащаются матрицами. Этот компонент должен быть достаточно мощным, чтобы изображение на дисплее было разборчивым, четким, без помех. Матрицы с низкой светочувствительностью сильно «шумят»: на картинке появляются цветные пятна, съемка выглядит нечетко.
  3. Режим ночного видения. Данная функция необычайно полезна для рыбаков. При погружении в воду камера может автоматически переключиться в режим монохромной съемки, а встроенный УФ-диод обеспечит нужную подсветку, что поможет рыбаку «видеть» гораздо глубже, отчетливее.
  4. Противотуманная защита. Эта функция делает картинку хорошо различимой даже в мутной воде.

Подводная камера в виде рыбки

УФ-подсветка, которая не видна человеческому глазу, полезна для зимней рыбалки, но если она будет чрезмерно мощной, то распугает рыбу. Аналогичные случаи отмечались нередко. Следует выбирать золотую середину.

Необходимо учитывать давление внешней среды. Корпус камеры должен быть водонепроницаемым и прочным. Чем ниже устройство будет опускаться под воду, тем сильнее внешняя среда будет сдавливать его. Камера должна быть готова к подобным испытаниям, поскольку в противном случае она выйдет из строя.

Перед использованием рекомендуется изучить инструкцию, понять, на какую глубину рассчитано оборудование: на мелкую, среднюю, большую. Не следует ориентироваться на длину провода, поскольку эта величина не всегда соответствует реальным показателям устойчивости корпуса камеры к давлению воды.

Камера для подледного лова SANGEMAMA с ИК подсветкой

Важный нюанс. Обычно камеры, рассчитанные на режим ночной съемки, оснащаются инфракрасными (ИК) диодами. Оборудование, предназначенное для зимней рыбалки, имеет ультрафиолетовую (УФ) подсветку, которая больше подходит для подводного наблюдения.

А что с дисплеем

В большинстве случаев бюджетные камеры рассчитаны только для мониторинга в режиме реального времени. Иными словами, это визоры, которые позволяют наблюдать за рыбами, но не вести запись. С одной стороны это удобно: рыбак просмотрел область, убедился в наличии рыбы, приступил к сверлению лунки. С другой, иногда возникает необходимость просмотра определенной области, особенно когда рыбак обследует большую площадь на реке/озере, не может удержать в памяти, где именно рыба была наиболее активной.

Дисплей подводной камеры Lucky ff3308-8

Можно выбрать камеру, записывающую информацию на flash-карту. Оборудование с поддержкой внешнего накопителя стоит ненамного дороже стандартных моделей.

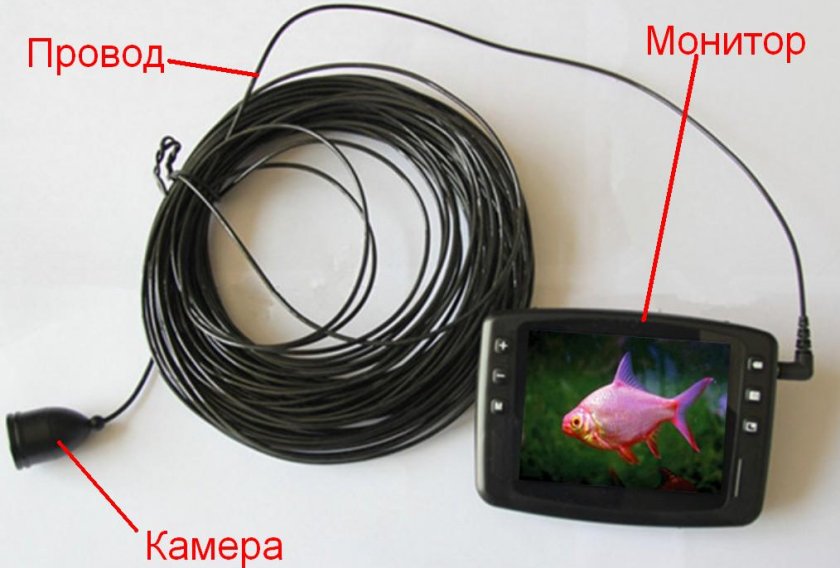

Из чего состоит камера для зимней рыбалки

Если говорить упрощенно, то обычный комплект визора состоит из:

  • камеры с одним или несколькими объективами;
  • кабеля в водонепроницаемой оплетке;
  • дисплея.

Комплектация оборудования для зимней рыбалки

Оборудование питается от аккумулятора на 12 V. Лучше использовать приборы с хорошими накопителями, поскольку они служат гораздо дольше, практичнее в применении.

Материалы и инструменты

При желании подобное устройство можно изготовить из обычных приспособлений, которые есть в любом магазине электроники. Самое главное — найти подходящую камеру. Рекомендуется обратиться в компанию, занимающуюся проектированием/установкой систем видеонаблюдения. Такие фирмы обладают богатым многообразием оборудования, могут предложить клиенту камеру нужных технических характеристик, размеров.

Для изготовления камеры для рыбалки потребуются следующие компоненты:

  • небольшой монитор, питаемый от 12 V (в ряде случаев можно использовать автомобильный видеорегистратор или мобильный телефон, далее мы расскажем, как можно реализовать подобную задумку);
  • инвертор, отвечающий за преобразование напряжения;
  • светодиоды (понадобятся, если камера не оснащена ими);
  • резисторы (используются только при подключении внешних светодиодов);
  • AV-выход типа «тюльпан» (предназначается для подключения монитора);
  • аккумулятор на 12 V;
  • экранированный кабель с герметичной оплеткой (удостоверьтесь, что внешний слой совершенно цел).

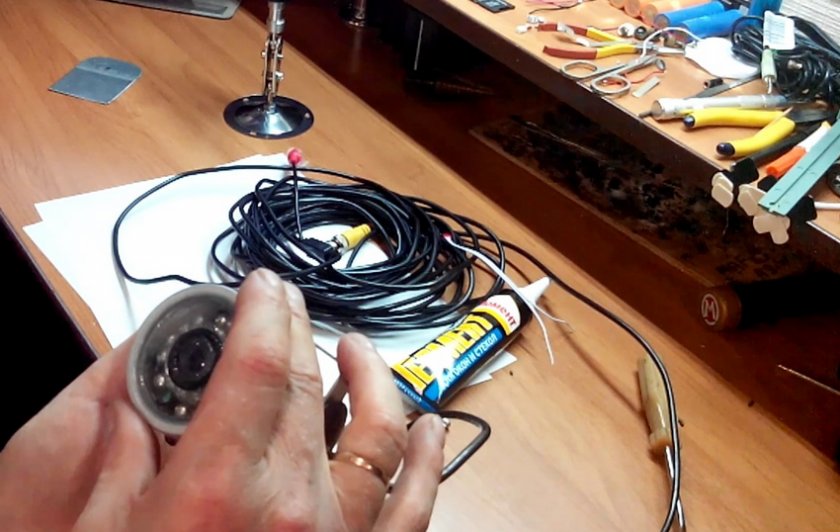

Материалы для подводной камеры

В этот список не включена сама камера, поскольку о ней говорилось выше. Помимо этого, понадобятся обыкновенные свинцовые грузила, такие же, какие используются во время рыбалки. Крепятся к камере, помогают погружаться вглубь. В герметичном корпусе камеры остается воздух, без свинцовых грузил она будет всплывать, держаться под кромкой льда.

При сооружении подобного устройства не обойтись без дополнительных изоляционных материалов:

  • силиконового герметика (можно приобрести сантехнический, поставляемый в тубе);
  • изоляционной ленты (убедитесь, что ее обратная сторона достаточно клейкая, водостойкая);
  • клея (он должен быть устойчив к контакту с жидкой средой).

Водостойкий клей для изготовления камеры к содержанию ↑

Инструкция по сборке

Нередко в продаже можно найти CMOS-камеры, обладающие небольшими габаритами. Они представляют электроплату с крохотным объективом. Такая камера идеально подойдет для зимней рыбалки, но придется подобрать подходящий корпус.

Многие рыбаки используют маленькие пищевые контейнеры из пластика. Их стенки достаточно толстые, поэтому выдерживают давление при погружении камеры примерно на 10-30 метров.

В одной из стенок необходимо просверлить отверстие, сквозь которое пройдет кабель. На оплетку провода следует намотать обильный слой изоленты, чтобы своеобразная прокладка заткнула отверстие собой. Края проклеиваются, покрываются герметиком.

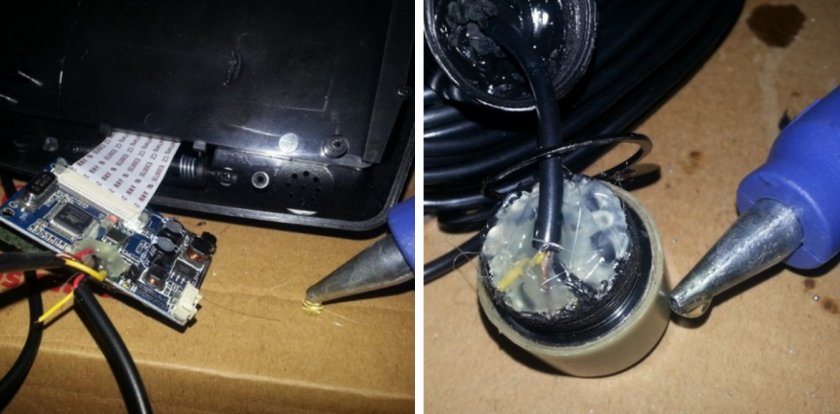

Изготовление подводной камеры своими руками

При работе с изолирующими материалами обрабатываемая поверхность должна быть совершенно сухой. В противном случае это снизит адгезию и не принесет желаемого результата.

Следует тщательно проклеить, герметизировать крышку, чтобы сквозь щели не просачивалась вода. Учтите, чем глубже камера будет опускаться под воду, тем сильнее внешняя среда будет давить на контейнер. Если на глубине метра он выдержит давление, то при погружении на 5-10 метров оно может стать настолько сильным, что швы не выдержат.

Перед закрытием/герметизацией контейнера удостоверьтесь в правильном монтаже камеры:

  • проверьте подключение кабеля;
  • заизолируйте жилы изолентой при необходимости;
  • включите камеру, проверьте качество изображения на мониторе;
  • выключите свет, проверьте, как работает УФ-подсветка в режиме «день/ночь»;
  • удостоверьтесь, что камера автоматически переключается на монохромную съемку при снижении уровня освещенности;
  • равномерно установите грузила в контейнере, зафиксируйте при помощи эпоксидного клея.

Далее закройте крышку, обработайте швы герметиком. Наберите ванну воды, протестируйте камеру:

  • уходит ли она под воду или всплывает;
  • не просачивается ли вода сквозь щель крышки и круглое отверстие кабеля;
  • нормально ли передается сигнал.

Если все работает исправно, достаньте камеру, высушите ее корпус, плотно зафиксируйте крышку, используя клей и силиконовый герметик. Для большей надежности можно использовать двухкомпонентный клей, но учтите, что он прихватывается намертво. В дальнейшем будет довольно сложно открыть контейнер.

Есть ли альтернатива корпусу

При желании можно использовать практически любую толстостенную тару, подходящую по размерам. Это может быть небольшой отрезок пластиковой трубы, со стороны объектива закрытый прозрачным акрилом.

Многие умельцы используют для этой цели:

  • стеклянные стаканы;
  • пластиковые бутылки;
  • водонепроницаемые коробки.

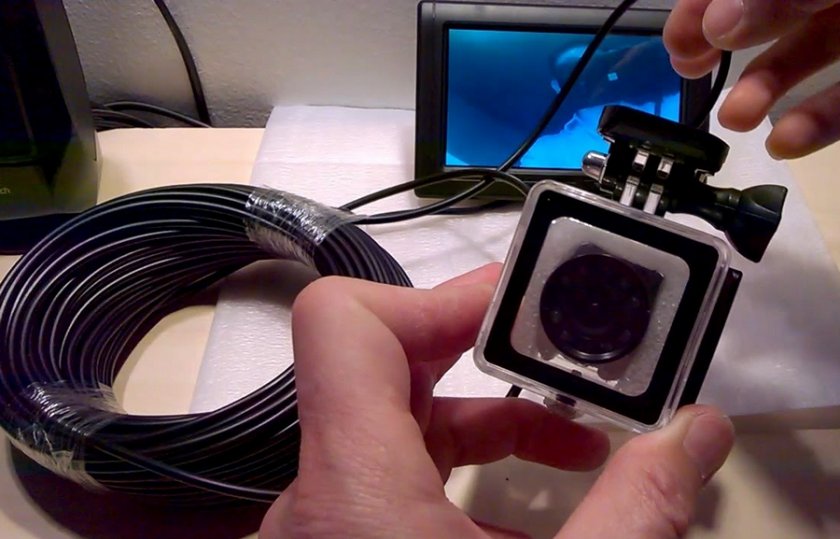

Корпус для подводной камеры

Идеальным выбором станет GoPro, поскольку данная камера уже обладает герметичным корпусом. Нужно будет только проработать схему подключения. Самый бюджетный вариант:

  • подсоединить грузило к GoPro;
  • прикрепить к корпусу нейлоновый шнур;
  • включить режим съемки;
  • опустить камеру под воду;
  • достать;
  • просмотреть запись на экране.

к содержанию ↑

Что использовать в качестве экрана

Для этих целей отлично подходит мобильный телефон. Он прост в подключении (можно использовать USB-кабель). Преимущества такого устройства в том, что телефон работает автономно, без дополнительного аккумулятора. Для фиксации можно использовать кабель OTG.

Использование смартфона в качестве дисплея для камеры к содержанию ↑

Как защитить от воды

Все просто — используйте качественный герметик, обрабатывайте швы/отверстия на сухую, дайте внешнему слою хорошо просохнуть. Если применяете двухкомпонентный клей, то обработайте им стыки, выждите определенное время и только потом накладывайте на поверхность силикон.

Для герметизации камеры применяют силиконовый герметик к содержанию ↑

Как хранить и перевозить

Самодельное устройство можно поместить в небольшую коробку или дорожную сумку. Чтобы аккумулятор не разрядился раньше времени, перевозите камеру выключенной. Следите, чтобы кабель не был в натяжении при перевозке, поскольку тряска может привести к обрыву.

Подводная камера для зимней рыбалки своими руками

Подобные камеры появились совсем недавно, и сумели найти своего покупателя в лице любителей, как зимней, так и летней рыбалки. Процесс ловли рыбы с подводной съемкой становится более интересным и привлекательным. Естественно, что купить видеокамеру для подводной съемки сможет не каждый, а вот сделать ее самому – не проблема.

Стоит ли платить за подводную камеру для зимней рыбалки?

Поскольку этот продукт появился на рынке не так давно, то цена его достаточно высокая. Высокая стоимость любых рыболовных принадлежностей толкает рыболовов на поиски простых и дешевых решений. То же самое можно сказать и о подводной камере для зимней рыбалки.

Эти люди (рыболовы) считаются довольно предприимчивыми людьми, способными найти выход из любого, казалось бы, самого безвыходного положения. Они начали изготавливать подобные конструкции из более доступных и дешевых элементов. Подобные конструкции ничем не уступают по своей функциональности перед промышленными образцами, но стоят в десятки раз дешевле.

Сборка подводной камеры для зимней рыбалки своими руками

Как показывает практика, ничего сложного в этом нет. Главное – это наличие всех основных компонентов, без которых видеокамера под водой работать не будет. Для ее сборки потребуются такие компоненты:

  • Аккумулятор от автомобиля.
  • Герметичный бокс.
  • Удлинительный кабель.
  • Инверторный источник питания.
  • Миниатюрный телевизор или современная видеокамера.
  • Свинцовый груз.
  • Диоды для подсветки (ультрафиолетовые).
  • Качественный клей.
  • Герметичный материал.
  • Пластиковая емкость.
  • Изоляционная лента.
Читать еще:  Балансир на форель

Немаловажное значение имеет и правильный выбор некоторых составляющих. Например:

  1. Видеокамеры следует выбирать только маленьких размеров. Они окажутся наиболее практичными для данных условий. При этом, не следует забывать о том, насколько качественное у нее изображение.
  2. Подводный бокс, где будет размещаться камера, должен быть настолько герметичным, что внутрь не должна попасть и капля воды. К тому же, его размеры должны соответствовать размерам устройства.

Правильный подбор видеокамеры

Качественное изображение под водой можно получить лишь в том случае, если правильно подобрать видеокамеру. Как показывает практика, при выборе следует заострять внимание на таких данных:

  1. Чувствительности. Чем выше чувствительность, тем четче будет изображение. В случае использования малочувствительной видеокамеры, удастся получить мутное, расплывчатое изображение, где трудно будет что-либо рассмотреть.
  2. Наличие подсветки. При съемках под водой, где видимость существенно ограничена, наличие подсветки для видеокамеры играет существенную роль для получения качественного изображения. Но это совсем не означает, что света должно быть много. Подобный фактор способен отпугнуть рыбу.
  3. Глубина допустимого погружения. Как правило, отдают предпочтение камерам со средней глубиной погружения. Чем выше глубина погружения, тем большее давление испытывает устройство. Это означает, что требования к гидроизолирующему устройству будут высокими.
  4. Угла видимости. Видеокамеры, имеющие широкий угол видимости передают худшую картинку. В основном, выбираются камеры с двумя объективами, имеющими маленькие углы обзора.
  5. Возможностей монитора. Очень важно, чтобы размеры картинки при его увеличении не теряли четкости. В основном, этот фактор зависит от производителя, который вкладывает в свой продукт определенные функции.
  6. Известность производителя. Как правило, чем известнее производитель, тем качественнее его продукция. Дело в том, что эти два понятия взаимосвязаны между собой. На сегодняшний день, многие фирмы, в погоне за прибылью, пытаются выпускать продукцию, аналогичную той, которую выпускают десятилетиями известные на весь мир фирмы. Взять хотя бы тех же китайцев, которые копируют различные модели. Хотя они далеки от настоящих брендовых моделей именно по качеству и надежности. Качественный товар обязательно должен сопровождаться сертификатом качества. Если такого нет, то это, скорее всего, подделка.
  7. На размеры камеры. Рыболовная лунка имеет не такие большие размеры. В диаметре она не превышает 100-130 мм. Поэтому, видеокамера должна легко входить в это отверстие и так же легко вытаскиваться. А если учесть, что она может находиться в герметичном боксе, то не трудно представить, каких размеров должна быть видеокамера. При покупке товара, следует обязательно опробовать его на работоспособность и измерить его объем.

Поэтапная сборка подводной видеокамеры

  1. Опробовать на работоспособность маленький телевизор в режиме отображения видеоинформации с видеокамеры. Никаких сбоев в работе не должно быть.
  2. Опробовать работу видеокамеры вместе с телевизором. Если картинка четкая и устойчивая, то видеокамеру помещают в пластиковую емкость. Причем, необходимо проследить, чтобы она хорошо фиксировалась. В определенном месте делаются отверстия и через них протягиваются провода.
  3. Из свинца поделать грузы определенной формы и поместить внутрь пластиковой емкости.
  4. В нужном месте проделать отверстия для лампочек подсветки, после чего их туда и поместить. Лампочки уже должны быть соединены с проводами. Места, откуда выходят провода тщательно заделывают клеем и изолируют. Это нужно для того, чтобы внутрь не проникла вода. Провода от лампочек соединяют с кабелем камеры.
  5. Очень важно правильно расположить видеокамеру. Она должна смотреть вперед, то есть располагаться горизонтально и передавать на экран телевизора четкую картинку. В этом нужно убедиться перед процессом ее герметизации. При этом, нужно проконтролировать, чтобы к видеокамере подходили все провода, в том числе и от источника питания, а также для обеспечения зарядки устройства.
  6. Если все работает правильно и все элементы установлены, приступают к процессу герметизации. На сегодняшний день, наилучшим герметиком является силикон или же специальные герметики. Очень важно, чтобы герметизация была идеальной.
  7. Чтобы подводную видеокамеру, для рыбалки было легче и удобнее опускать в лунку (ну не за провода же), нужно предусмотреть крепление прочной, лучше искусственной веревки, которая не боится воды. Это даст возможность опускать видеоустройство на нужную глубину.
  8. Особое внимание следует уделить зарядке аккумулятора. Его нужно всегда держать заряженным и заряжать его сразу же после приезда с рыбалки, иначе он может подвести в самый неподходящий момент.

А может лучше купить заводскую подводную камеру?

В этом есть какой-то смысл, поскольку самодельное устройство, да еще такое ответственное, сможет сделать, тем более настроить не каждый. Поэтому, покупка заводской модели имеет свои плюсы:

  1. Заводская модель сопровождается гарантийными обязательствами и в случае отказа устройства, его можно заменить на новое, или же, вернуть деньги. Что касается самодельного устройства, то здесь все намного сложнее. Фирменные модели, предназначенные для подводной съемки, обладают возможностью изменения режимов работы.
  2. Готовые образцы способны записывать видеоинформацию и потом ее воспроизводить. Что касается самодельного устройства, где используется обычная видеокамера, то здесь все зависит от выбора видеокамеры.
  3. В последнее время, подводные камеры пользуются большим интересом среди рыболовов. Ведь каждому интересно, что происходит подо льдом, в районе пробуренной лунки. Можно воспользоваться и эхолотом, чтобы определить наличие рыбы, но гораздо интереснее все увидеть своими глазами: есть ли рыба и какая именно.

Что касается самодельных устройств, то они имеют свои достоинства, как и недостатки. К недостаткам следует отнести габариты устройства. Как правило, заводские разработки имеют очень маленькие размеры и потребляют мало энергии. Для их работы не нужно таскать с собой автомобильный аккумулятор, который имеет существенный вес. Основная причина, заставляющая многих рыболовов идти по пути кустарного изготовления различных принадлежностей – это высокие цены на подобные изделия.

Качественная подводная камера для рыбалки своими руками

С появлением видеокамеры, позволяющей рассматривать поведение рыбы и подводный ландшафт, активизировались предприимчивые рыбаки, которым подводная камера для рыбалки своими руками помогла сэкономить немалые средства при создании нового девайса. Высокая стоимость промышленных аналогов способствует развитию изобретательской мысли любителей тихой охоты. В самодельных конструкциях используются доступные, недорогие материалы и простые технические решения.

Устройство подводной камеры для рыбалки

Принцип действия такого устройства достаточно прост: в лунку опускается герметичная емкость со встроенной видеокамерой и осветительными диодами, которую можно поворачивать, меняя угол обзора подводного мира. Изображение по кабелям передается на экран монитора и дает возможность наблюдать за тем, как проходит ловля рыбы. Большое функциональное значение имеет аккумулятор для обеспечения устройства 12 V питанием, зарядке которого нужно уделить должное внимание для продолжительной работы.

Самодельные варианты часто не имеют регистраторов для дальнейшего пересмотра видео под водой, но для основной массы любителей это не является важным фактором. Если нет возможности приобрести заводскую подводную камеру, можно приступить к созданию камеры для зимней рыбалки своими руками из основных элементов, имеющихся дома или приобретенных по небольшим ценам.

Возможности и требования

Камера для подводного лова расширяет технические возможности рыбака, позволяет ему видеть, как ведет себя рыба, как она реагирует на приманку, и выработать нужную стратегию рыбалки. Но при выборе составляющих элементов нужно учесть их характеристики. Хорошая чувствительная видеокамера передаст четкую картинку, в то время как малочувствительные варианты дадут расплывчатые и мутные очертания, которые будет трудно рассмотреть.

Чаще выбирают видеокамеры, имеющие небольшой угол обзора и два объектива. Модели с широким углом обзора не подходят для подводного использования из-за плохого качества картинки. Необходимо убедиться, что выбранная видеокамера имеет светочувствительную матрицу, противотуманную защиту, функцию ночного видения и функцию настройки контрастности.

Нужно учитывать давление при использовании камеры на большой глубине, в большинстве случаев применяют видеокамеры со средней глубиной погружения. Кроме того, камера должна быть настолько маленьких размеров, чтобы вместе с герметичным корпусом легко проходить в лунку.

Наличие подсветки обязательно предусматривается в конструкции, но освещение не должно быть чрезмерным, чтобы не распугать рыбу. Для подводного наблюдения используются ультрафиолетовые диоды. Необходимо защитить осветительную систему от перегрева и перегорания, для чего в схеме предусматривается использование резисторов. Также можно приобрести камеру со встроенными светодиодами.

Хороший телеэкран также имеет большое значение: четкая картинка — главное при создании самодельной конструкции. Монитор должен давать качественное изображение подводного процесса. С этой целью широко применяются портативные телевизоры, при покупке которых нужно обратить внимание на фирмы знакомых производителей, чтобы не приобрести плохую подделку. Также применяются планшеты и смартфоны.

Схемы и материалы для самодельной камеры

При изготовлении камеры для зимней рыбалки своими руками используются следующие элементы и материалы:

  • аккумулятор (источник питания 12 V);
  • телевизионный монитор или LCD-дисплей с питанием 12 V;
  • небольшая видеокамера;
  • светодиоды и резисторы для них;
  • водонепроницаемая емкость;
  • инвертор для преобразования напряжения;
  • AV-выход (тюльпан) для монитора;
  • герметичный экранированный кабель;
  • грузила из свинца;
  • изоляционные материалы (герметики, клей, изоляционная лента).

Альтернативный самодельный вариант можно изготовить из смартфона, камеры, USB и кабеля OTG в качестве фиксатора. В этой самоделке картинка передается на телефон. Ее преимущество — работа без аккумулятора, а недостаток — маленький размер изображения.

Как собирать камеру

После приобретения необходимых материалов нужно выбрать подходящий контейнер для видеокамеры. Можно взять пищевую емкость с закрывающейся крышкой, главное условие — прозрачность ее стенок при достаточной прочности. Ультрафиолетовые диоды подсветки нужно установить на одной пластине и защитить резисторами от перегревания. Все составляющие элементы подключить к кабелю питания слабого тока, выделив одну жилу для передачи изображения.

Пошаговая инструкция

  1. Соединить видеокамеру с монитором экранированным кабелем, подключить к питанию и проверить слаженность их работы.
  2. Кабель нужно использовать прочный, но тонкий (меньше займет места в скрученном состоянии, желательно КММ 4×0,12).
  3. В верхней части емкости для камеры сделать два отверстия: одно для соединения камеры с монитором, другое — для кабеля-удлинителя.
  4. В пластиковой емкости сделать отверстие для подсветки и подсоединить ее к питанию.
  5. Из свинца сделать грузила и расположить их на дне контейнера.
  6. Камеру подсоединить к кабелю и разместить в контейнере строго горизонтально, подложив под нее мягкую основу (например, поролон). Камера должна быть надежно зафиксирована.
  7. Жилу питающего кабеля подсоединить к 12 V преобразователю, а жилу видеосигнала при помощи разъема-тюльпана соединить с монитором.
  8. Кабель питания подключить к аккумулятору.
  9. Проверить работу камеры с телевизором второй раз.
  10. К контейнеру привязать веревку нужной длины для опускания/поднятия контейнера с камерой (можно сделать на ней метровые отметки для определения глубины погружения). Веревку можно соединить с кабелями изолентой.
Читать еще:  Котлеты из красной рыбы

Как защитить от воды

Особое внимание нужно уделить герметичности устройства. Подводная емкость для камеры, кроме своей прозрачности, должна быть настолько заизолирована, чтобы вода ни при каких условиях не проникла внутрь. Все детали, соприкасающиеся с водой, нужно надежно обработать герметиком (чаще силиконовым).

Когда произведена сборка подводной камеры, нужно тщательно обработать изоляционными материалами все отверстия в контейнере. Для этой цели используют специальный клей или силикон. Особое внимание уделяют месту вхождения кабелей в бокс для камеры — они должны быть надежно зафиксированными, чтобы при использовании не нарушилось их положение.

Важно, чтобы расстояние между объективом и стенкой контейнера было небольшим, иначе происходит запотевание, нарушается видимость, детали могут выйти из строя. Герметичность собранного устройства проверяют не только на влагонепроницаемость (например, в ванной), но и на холодоустойчивость, поместив конструкцию в морозильную камеру. Если устройство выдержало испытания водой и не треснуло от холода, можно опробовать его в условиях подледной рыбалки.

Условия хранения и транспортировки

Создание камеры для зимней рыбалки своими руками не заканчивается сборкой основной конструкции. Для кабеля необходимо подобрать подходящую катушку (в морозную погоду кабель перегибать нельзя, обращаться с ним нужно аккуратно). Намотанный на катушку кабель можно удобно расположить в специальном ящике (или чемодане) для транспортировки самодельного устройства.

Чемодан или ящик для подводной камеры нужно обустроить гнездами, ограниченными резиновыми прокладками для раздельного расположения монитора, контейнера с видеокамерой и катушки с кабелем. Все элементы конструкции должны быть в зафиксированном положении, чтобы не болтаться при перевозке. В первую очередь это касается контейнера с камерой и кабелей, отходящих от него.

В домашних условиях ящик с устройством нужно разобрать и тщательно просушить все составляющие элементы конструкции, после чего нужно зарядить видеокамеру для следующей рыбалки (или накануне ее). Нелишней будет дополнительная проверка на целостность мест, обработанных герметиком. В случае нарушения герметичности контейнера заново обработать эти места изоляционными материалами.

Многие рыбаки советуют сделать для монитора специальный короб с окошком — для удобной установки телевизора на льду и защиты его от солнечных лучей, мешающих рассматривать изображение. Проявление смекалки при изготовлении транспортной упаковки, правильный уход и хранение самодельной подводной камеры — залог ее продолжительной службы.

Подводная камера для зимней рыбалки своими руками

Подобные камеры появились совсем недавно, и сумели найти своего покупателя в лице любителей, как зимней, так и летней рыбалки. Процесс ловли рыбы с подводной съемкой становится более интересным и привлекательным. Естественно, что купить видеокамеру для подводной съемки сможет не каждый, а вот сделать ее самому – не проблема.

Стоит ли платить за подводную камеру для зимней рыбалки?

Поскольку этот продукт появился на рынке не так давно, то цена его достаточно высокая. Высокая стоимость любых рыболовных принадлежностей толкает рыболовов на поиски простых и дешевых решений. То же самое можно сказать и о подводной камере для зимней рыбалки.

Эти люди (рыболовы) считаются довольно предприимчивыми людьми, способными найти выход из любого, казалось бы, самого безвыходного положения. Они начали изготавливать подобные конструкции из более доступных и дешевых элементов. Подобные конструкции ничем не уступают по своей функциональности перед промышленными образцами, но стоят в десятки раз дешевле.

Сборка подводной камеры для зимней рыбалки своими руками

Как показывает практика, ничего сложного в этом нет. Главное – это наличие всех основных компонентов, без которых видеокамера под водой работать не будет. Для ее сборки потребуются такие компоненты:

  • Аккумулятор от автомобиля.
  • Герметичный бокс.
  • Удлинительный кабель.
  • Инверторный источник питания.
  • Миниатюрный телевизор или современная видеокамера.
  • Свинцовый груз.
  • Диоды для подсветки (ультрафиолетовые).
  • Качественный клей.
  • Герметичный материал.
  • Пластиковая емкость.
  • Изоляционная лента.

Немаловажное значение имеет и правильный выбор некоторых составляющих. Например:

  1. Видеокамеры следует выбирать только маленьких размеров. Они окажутся наиболее практичными для данных условий. При этом, не следует забывать о том, насколько качественное у нее изображение.
  2. Подводный бокс, где будет размещаться камера, должен быть настолько герметичным, что внутрь не должна попасть и капля воды. К тому же, его размеры должны соответствовать размерам устройства.

Правильный подбор видеокамеры

Качественное изображение под водой можно получить лишь в том случае, если правильно подобрать видеокамеру. Как показывает практика, при выборе следует заострять внимание на таких данных:

  1. Чувствительности. Чем выше чувствительность, тем четче будет изображение. В случае использования малочувствительной видеокамеры, удастся получить мутное, расплывчатое изображение, где трудно будет что-либо рассмотреть.
  2. Наличие подсветки. При съемках под водой, где видимость существенно ограничена, наличие подсветки для видеокамеры играет существенную роль для получения качественного изображения. Но это совсем не означает, что света должно быть много. Подобный фактор способен отпугнуть рыбу.
  3. Глубина допустимого погружения. Как правило, отдают предпочтение камерам со средней глубиной погружения. Чем выше глубина погружения, тем большее давление испытывает устройство. Это означает, что требования к гидроизолирующему устройству будут высокими.
  4. Угла видимости. Видеокамеры, имеющие широкий угол видимости передают худшую картинку. В основном, выбираются камеры с двумя объективами, имеющими маленькие углы обзора.
  5. Возможностей монитора. Очень важно, чтобы размеры картинки при его увеличении не теряли четкости. В основном, этот фактор зависит от производителя, который вкладывает в свой продукт определенные функции.
  6. Известность производителя. Как правило, чем известнее производитель, тем качественнее его продукция. Дело в том, что эти два понятия взаимосвязаны между собой. На сегодняшний день, многие фирмы, в погоне за прибылью, пытаются выпускать продукцию, аналогичную той, которую выпускают десятилетиями известные на весь мир фирмы. Взять хотя бы тех же китайцев, которые копируют различные модели. Хотя они далеки от настоящих брендовых моделей именно по качеству и надежности. Качественный товар обязательно должен сопровождаться сертификатом качества. Если такого нет, то это, скорее всего, подделка.
  7. На размеры камеры. Рыболовная лунка имеет не такие большие размеры. В диаметре она не превышает 100-130 мм. Поэтому, видеокамера должна легко входить в это отверстие и так же легко вытаскиваться. А если учесть, что она может находиться в герметичном боксе, то не трудно представить, каких размеров должна быть видеокамера. При покупке товара, следует обязательно опробовать его на работоспособность и измерить его объем.

Поэтапная сборка подводной видеокамеры

  1. Опробовать на работоспособность маленький телевизор в режиме отображения видеоинформации с видеокамеры. Никаких сбоев в работе не должно быть.
  2. Опробовать работу видеокамеры вместе с телевизором. Если картинка четкая и устойчивая, то видеокамеру помещают в пластиковую емкость. Причем, необходимо проследить, чтобы она хорошо фиксировалась. В определенном месте делаются отверстия и через них протягиваются провода.
  3. Из свинца поделать грузы определенной формы и поместить внутрь пластиковой емкости.
  4. В нужном месте проделать отверстия для лампочек подсветки, после чего их туда и поместить. Лампочки уже должны быть соединены с проводами. Места, откуда выходят провода тщательно заделывают клеем и изолируют. Это нужно для того, чтобы внутрь не проникла вода. Провода от лампочек соединяют с кабелем камеры.
  5. Очень важно правильно расположить видеокамеру. Она должна смотреть вперед, то есть располагаться горизонтально и передавать на экран телевизора четкую картинку. В этом нужно убедиться перед процессом ее герметизации. При этом, нужно проконтролировать, чтобы к видеокамере подходили все провода, в том числе и от источника питания, а также для обеспечения зарядки устройства.
  6. Если все работает правильно и все элементы установлены, приступают к процессу герметизации. На сегодняшний день, наилучшим герметиком является силикон или же специальные герметики. Очень важно, чтобы герметизация была идеальной.
  7. Чтобы подводную видеокамеру, для рыбалки было легче и удобнее опускать в лунку (ну не за провода же), нужно предусмотреть крепление прочной, лучше искусственной веревки, которая не боится воды. Это даст возможность опускать видеоустройство на нужную глубину.
  8. Особое внимание следует уделить зарядке аккумулятора. Его нужно всегда держать заряженным и заряжать его сразу же после приезда с рыбалки, иначе он может подвести в самый неподходящий момент.

А может лучше купить заводскую подводную камеру?

В этом есть какой-то смысл, поскольку самодельное устройство, да еще такое ответственное, сможет сделать, тем более настроить не каждый. Поэтому, покупка заводской модели имеет свои плюсы:

  1. Заводская модель сопровождается гарантийными обязательствами и в случае отказа устройства, его можно заменить на новое, или же, вернуть деньги. Что касается самодельного устройства, то здесь все намного сложнее. Фирменные модели, предназначенные для подводной съемки, обладают возможностью изменения режимов работы.
  2. Готовые образцы способны записывать видеоинформацию и потом ее воспроизводить. Что касается самодельного устройства, где используется обычная видеокамера, то здесь все зависит от выбора видеокамеры.
  3. В последнее время, подводные камеры пользуются большим интересом среди рыболовов. Ведь каждому интересно, что происходит подо льдом, в районе пробуренной лунки. Можно воспользоваться и эхолотом, чтобы определить наличие рыбы, но гораздо интереснее все увидеть своими глазами: есть ли рыба и какая именно.

Что касается самодельных устройств, то они имеют свои достоинства, как и недостатки. К недостаткам следует отнести габариты устройства. Как правило, заводские разработки имеют очень маленькие размеры и потребляют мало энергии. Для их работы не нужно таскать с собой автомобильный аккумулятор, который имеет существенный вес. Основная причина, заставляющая многих рыболовов идти по пути кустарного изготовления различных принадлежностей – это высокие цены на подобные изделия.

Источники:

http://fermer.blog/bok/rybovodstvo/zimnyaya-rybalka/pribory-dlya-zimney-rybalki/15917-podvodnaya-kamera.html
http://fishingadvice.ru/podvodnaya-kamera-dlya-rybalki-svoimi-rukami/
http://brakonyerov.net/rybalka/snaryazhenie/podvodnaya-kamera-svoimi-rukami.html
http://fishingday.org/podvodnaya-kamera-dlya-zimnej-rybalki-svoimi-rukami/
http://ribaku.info/ekipirovka/kachestvennaya-podvodnaya-kamera-dlya-rybalki-svoimi-rukami
http://fishingday.org/podvodnaya-kamera-dlya-zimnej-rybalki-svoimi-rukami/

Ссылка на основную публикацию
Статьи c упоминанием слов:

Наш сайт использует файлы cookies, чтобы улучшить работу и повысить эффективность сайта. Продолжая работу с сайтом, вы соглашаетесь с использованием нами cookies и политикой конфиденциальности.

Принять
Adblock
detector
